产品名称：【供应】蓝牙立体声音箱蓝牙耳机模块蓝牙模块 立体声方案详细说明：
此模块适合于工厂加工或有研发能力的公司，如果您是DIY爱好者，或第一次使用此模块，建议您购买测试板，谢谢！
蓝牙立体声耳机/音箱前置输入测试板：http://item.taobao.com/item.htm?id=10067214822
蓝牙迷你音箱测试板：http://item.taobao.com/item.htm?id=9911855372
正品 水木行 BT560i 蓝牙2.1 USB蓝牙适配器 正版驱动：http://item.taobao.com/item.htm?spm=686.1000925.1000774.34&id=15263177239
特点
主芯片：CSRBC57F687A05（BlueCore5-Audio ROM）
蓝牙版本：V2.1+EDR
输出功率：Class II
ROM存储容量：32Kbit
尺寸：prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags"26.9mm*13mm*2.2mm
Rohs标准：符合
应用
蓝牙立体声耳机
蓝牙音箱
车载免提
蓝牙音频产品
概述
模块BMX-04A采用CSRBlueCore5-Audio ROM芯片，32Kbi的软件配置存储空间。BMX-04A是一款非常适合于蓝牙音频产品模块，尤其适合于蓝牙立体声耳机、音箱、车载等蓝牙音频产品。回音/噪音消除处理技术（CVC），使得蓝牙设备在打电话或Skype聊天时具有更清晰的音质效果。

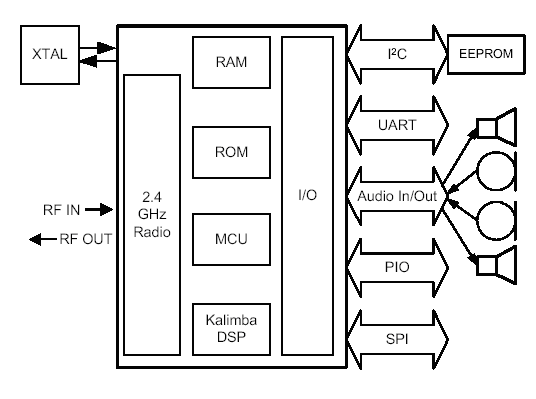

产品方块图:
管脚说明：
|
管脚号 |
名称 |
备注 |
|
1 |
SPK_B_N |
右声道音频输差分出端 |
|
2 |
SPK_B_P |
右声道音频输差分出端 |
|
3 |
SPK_A_N |
左声道音频输差分出端 |
|
4 |
SPK_A_P |
左声道音频输差分出端 |
|
5 |
GND |
数字地 |
|
6 |
UART_TX |
串口输出端 |
|
7 |
UART_RX |
串口输入端 |
|
8 |
PIO9 |
数字IO口 |
|
9 |
PIO11 |
数字IO口 |
|
10 |
PIO12 |
数字IO口 |
|
11 |
PIO13 |
数字IO口 |
|
12 |
PIO14 |
数字IO口 |
|
13 |
GND |
数字地 |
|
14 |
GND |
数字地 |
|
15 |
PIO4 |
数字IO口 |
|
16 |
SPI_CSB |
调试端口 |
|
17 |
SPI_MOSI |
调试端口 |
|
18 |
SPI_MISO |
调试端口 |
|
19 |
SPI_CLK |
调试端口 |
|
20 |
RESETB |
低电平复位端 |
|
21 |
1.8V |
内置DC-DC输出电压，供主芯片使用，尽量不要外接其他器件以防干扰 |
|
22 |
GND |
数字地 |
|
23 |
LED0 |
接红色LED，显示电源相关信息 |
|
24 |
LED1 |
接蓝色LED，显示蓝牙工作状态相关信息 |
|
25 |
VREN |
开关机/接听电话等多功能按键输入端 |
|
26 |
GND |
数字地 |
|
27 |
VBAT |
电池供电（3.3-4.2V） |
|
28 |
V_CHG |
充电端口（5V） |
|
29 |
MIC_GND |
MIC
