详细说明：

特点

主芯片：CSRBC57E687B（BlueCore5-MM）

蓝牙版本：V2.1+EDR

输出功率：Class II

RF输出功率：4dBm

传输距离：视距10米

FLASH存储容量：8-16Mbit

尺寸：21.2mm*39mm*2.2mm

Rohs标准：符合

应用

蓝牙立体声音频发射器

蓝牙音响发射部分

概述:

本模块采用CSRBlueCore5-MM芯片，适合于蓝牙音响发射部分、蓝牙立体声音频发射器等产品。外围不需要电路，模块上有控制的按键和LED显示，用户只需要供电既可以工作。本模块已设置过滤蓝牙设备类型，只与具有A2DP协议的蓝牙立体声耳机和音箱等蓝牙设备连接。当模块未配对蓝牙立体声设备时，模块上电自动搜索并连接符合要求的设备，当连接过之后，模块会记住连接过的蓝牙设备地址码，断线或重新上电都会自动连接，如需要断开连接或重新搜索设备，请按模块上的按键既可。

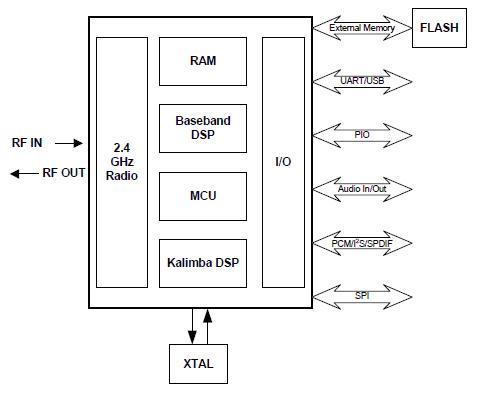

产品方块图:

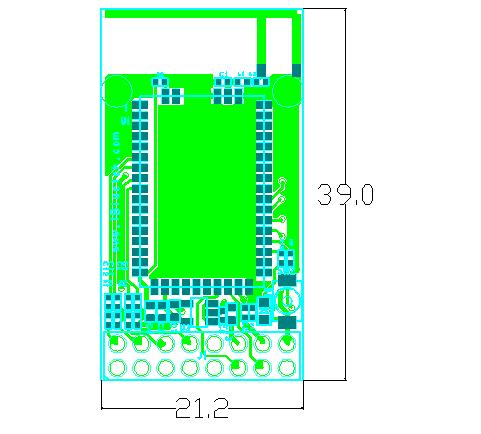

尺寸标注：

                                                        备注：左下角为第一脚

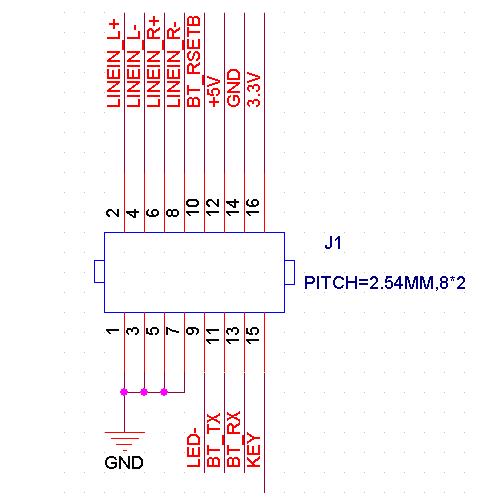

管脚图：

管脚说明：

备注：

• 建议音频输入为差分信号，当输入为单端信号时，可以把输入端接LINEIN_L+和LINEIN_R+，LINEIN_L-与LINEIN_R-请用跳线与GND短接

• +5V与3.3V只需要其中一个输入供电既可以。

LED显示与按键操作说明：

LED控制脚（输出）

LED显示：

按键控制脚（输入）

   清楚配对信息并重新查找与配对新设备。

立体声音频采样率（ADC）：

?8kHz

?11.025kHz

?16kHz

?22.05kHz

?24kHz

?32kHz

?44.1kHz

安装注意点：
蓝牙工作在2.4G无线频段，应尽量避免各种因素对无线收发的影响，注意应尽量让模块天线部分远离金属部分。
