产品名称：【供应】蓝牙音响立体声方案详细说明：
感谢各位顾客对本店蓝牙产品的喜爱和期待，以及提出的建设性意见，本掌柜在综合采纳各位顾客的意见之后，对本产品进行升级换代：
1、改换功放IC，消除开机和换曲时产生的噪音，并进一步提高音频质量。
2、外形缩小，接口改为插针，方便客户改装。
3、电路上添加电子开关，进行外接输入音源与蓝牙音源的自动切换。
4、量产采用SMT机器贴片加工，减少手工焊接不良，为客户提供更稳定可靠的产品。
现有的样机已经是SMT生产的产品，欢迎各位HiFi高级发烧友购买测试，如不满意可以无理由申请退货，本掌柜承担邮费。
特点
主芯片：CSRBC57F687B（BlueCore5-ROM）
蓝牙版本：V2.1+EDR
输出功率：Class II
RF输出功率：4dBm
传输距离：视距10米
ROM存储容量：32Kbit
尺寸：33.6mm*34.6mm
Rohs标准：符合
应用
蓝牙立体声音频接收器
蓝牙音响接收部分
概述:
本模块采用CSRBlueCore5-ROM芯片，适合于蓝牙音响接收部分、蓝牙立体声音频接收器等产品。外围不需要电路，模块上有控制的按键和LED显示，用户只需要供电既可以工作。

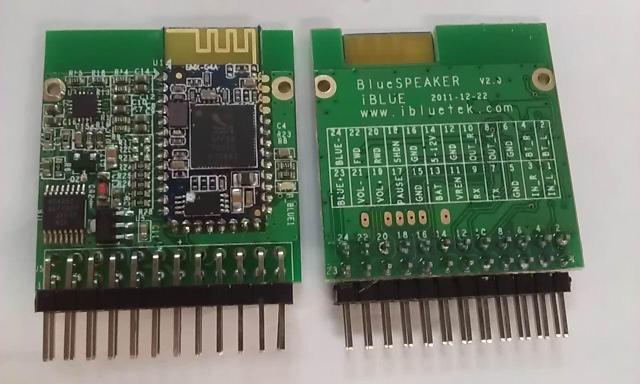

以下是新产品的实物图：

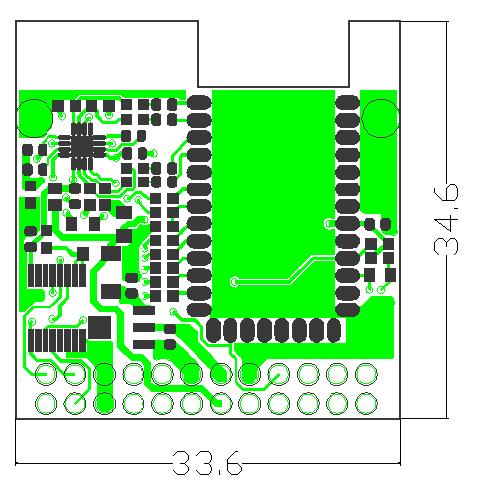

尺寸标注：

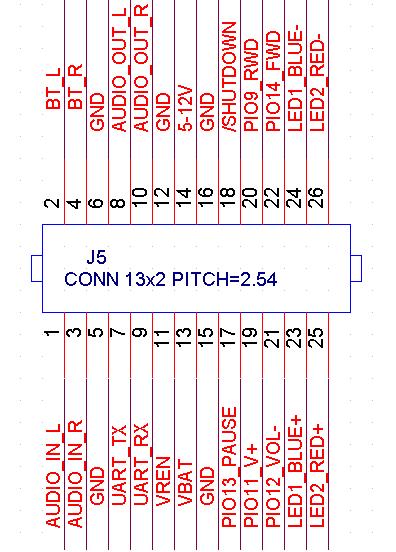

管脚图：
管脚说明：
|
管脚 |
名称 |
描述 |
|
1 |
AUDIO_IN_L |
外界音频输入，左声道 |
|
2 |
BT_L |
蓝牙模块音频输出，左声道 |
|
3 |
AUDIO_IN_R |
外界音频输入，右声道 |
|
4 |
BT_R |
蓝牙模块音频输出，右声道 |
|
5 |
GND |
地，参考电平 |
|
6 |
GND |
地，参考电平 |
|
7 |
UART_TX |
串口输出（预留，目前没有用到） |
|
8 |
AUDIO_OUT_L |
音频输出，左声道 |
|
9 |
UART_RX |
串口输入（预留，目前没有用到） |
|
10 |
AUDIO_OUT_R |
音频输出，右声道 |
|
11 |
VREN |
开机控制（目前板上已拉高，无需控制） |
|
12 |
GND |
地，参考电平 |
|
13 |
VBAT |
锂电池供电管脚 |
|
14 |
5-12V |
电源供电 |
|
15 |
GND |
地，参考电平 |
|
16 |
GND |
地，参考电平 |
|
17 |
PIO13_PAUSE |
暂停控制（预留，目前没有用到） |
|
18 |
/SHUTDOWN |
低电平关闭功放 |
|
19 |
PIO11_VOL+ |
音量加（预留，目前没有用到） |
|
20 |
PIO9_RWD |
上一首（预留，目前没有用到） |
|
21 |
PIO12_VOL- |
音量减（预留，目前没有用到） |
|
22 |
PIO14_FWD |
下一首（预留，目前没有用到） |
|
23 |
LED1_BLUE+ |
蓝灯正极 |
|
24 |
LED1_BLUE- |
蓝灯负极 |
备注：
LED显示与按键操作说明：
LED控制脚（输出）
LED显示：
|
序号 |
状态 |
LED ON(ms) |
LED OFF(ms) |
|
1 |
空闲、播放状态 |
1000 |
4000 |
|
2 |
配对状态 |
100 |
100 |
安装注意点：
蓝牙工作在2.4G无线频段，应尽量避免各种因素对无线收发的影响，注意应尽量让模块天线部分远离金属部分。
不需要操作按键，轻松享受无线音乐传输的乐趣！！！
