产品名称：【供应】EVIEW威伦MT510人机界面触摸玻璃面板详细说明：

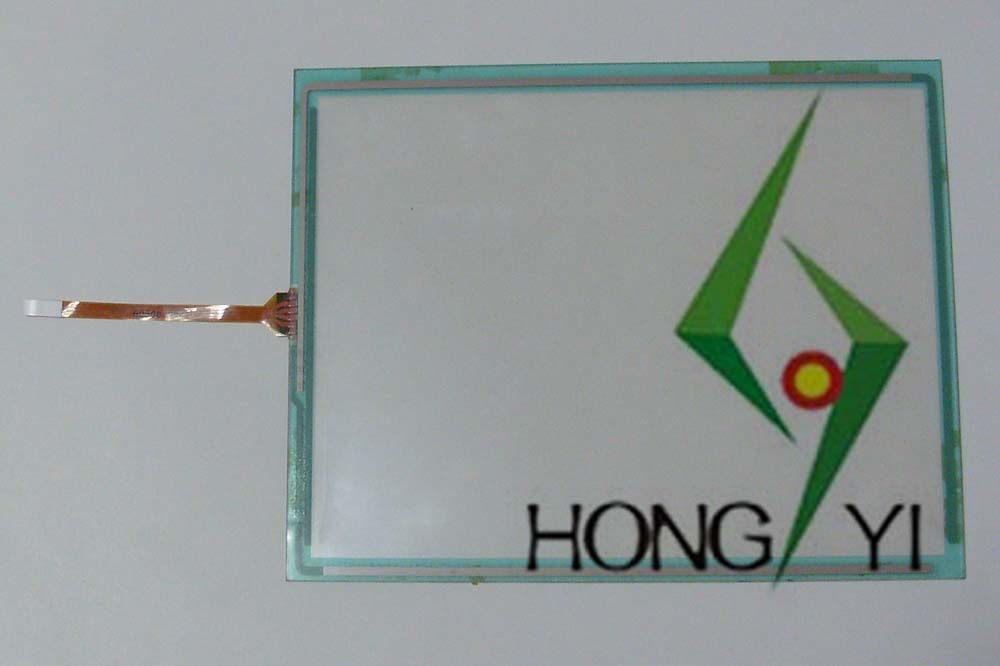

洪毅HOyi-TOUCH最新推出EVIEW威伦MT510人机界面触摸玻璃面板，产品外形尺寸、走线工艺、品质标准、环测要求，均完全按照原装EVIEW威伦MT510人机界面触摸玻璃面板标准定制。我公司推出的EVIEW威伦MT510人机界面触摸玻璃面板完全支持即插即用功能特性，客户在使用我公司该款产品时，只需求将原有损坏触摸玻璃面板换下来就可使用。同时我公司还率先在同行业中提出人机界面触摸玻璃面板功能问题质保一年的承若。现将我公司威伦MT510人机界面触摸玻璃面板相关参数及产品图片公布如下，请有需求的客户先确定产品相关参数及实物图片。
结构材料 Material applied
|
NO. |
产品结构 Product structure |
材 质 Material |
备 注 Remarks |
|
1 |
上电极 upper circuit |
ITO FILM |
0.188mm |
|
2 |
下电极 lower circuit |
ITO GLASS |
2.0mm |
|
3 |
线 键 spacer |
Adhesive |
0.1mm |
|
4 |
连接线 tail |
FPC(Pitch=1.25mm) |
双面板，镀金 |
机械尺寸 Mechanical size
|
NO. |
项 目 Item |
规 格 Specification |
单 位unit |
|
1 |
外 形 Outline |
238.9±0.30×188.9±0.30 |
mm |
|
2 |
可视区 View area |
223±0.30×169.2±0.30 |
mm |
|
3 |
动作区 Active area |
214.2 ±0.30×160.4±0.30 |
mm |
|
4 |
厚 度 Total thickness |
2.2±0.15 |
mm |
3特性 Characteristics
3.1 环境特性 Environmental characteristics
|
NO. |
项 目 Item |
规 格 Specification |
|
1 |
操作温度Operation temperature |
-20℃～+70℃ |
|
2 |
保存温度Storage temperature |
-30℃～+80℃ |
3.2 电气特性 Electrical characteristics
|
NO. |
项 目 Item |
规 格 Specification |
备 注 Remarks |
|
1 |
额定电压Rated Voltage |
DC 5V 1mA |
|
|
2 |
线性度 Linearity |
≤2.0％ |
Load 120gf |
|
3 |
端点阻抗Resistance |
Film side: 50Ω～500Ω |
FPC连接端测量 At connector |
|
Glass side:400Ω～1150Ω |
|||
|
4 |
绝缘阻抗 Insulation Resistance |
≥20 MΩ |
DC 25V |
3.3 机械特性 Mechanical characteristics
|
NO. |
项 目 Item |
规 格 Specification |
备 注 Remarks |
|
1 |
操作荷重 Operating force |
20-150g |
R0.8手写笔 |
|
2 |
表面硬度 Hardness of surface |
≥3H |
JISK5400 |
|
3 |
透光率 Light Transmission |
≥78% |
|
|
4 |
FPC弯折 Bending |
弯曲半径1.0mm，3次以上 |
满足3.2 |
|
5 |
FPC剥离强度 FPC peeling strength |
水平180度方向，0.5kgf 10分钟不剥离 |
满足3.2 |
4. 信赖性测试 Reliability test
|
NO. |
项 目 Item |
规 格 Specification |
备 注 Remarks |
|
1 |
高温测试 High temperature storage |
70℃， 120hr |
可靠性试验24小时后,电性能要符合3.2,机械性能要符合3.3 |
|
2 |
低温测试 Low temperature storage |
-30℃， 120hr |
|
|
3 |
高温高湿测试 High temperature high Humidity storage |
70℃，90％RH，120hr |
|
|
4 |
温度冲击测试 Temperature Cycling |
-20±2℃ — 70±2℃ (1.0hr each),20cycles |
|
|
5 |
打点寿命 Input life |
＞1,000,000次 (Tip R0.8mm) |
|
|
6 |
划线测试 lineation test |
＞100,000次 (Tip R0.8mm) |
|
如有兴趣可联系我们。电话：13924157357 QQ641768123 更多产品信息可登录我司官网www.hongyi-touch.com及我司产品博客：http://blog.china.alibaba.com/blog/homifn/all/1.html
