蓝牙/串口转换器











BLU232型蓝牙/串口转换器只有DB-9/DB-9转接头大小，将计算机或智能手机的蓝牙信号转换出RS-232/RS-485口，可以虚拟成为本地串口。





波仕BLU232蓝牙/串口转换器将计算机或者智能手机的蓝牙信号转换出RS-232或RS-485串口。BLU232采用高性能低功耗蓝牙无线通信芯片，内置高性能微处理器实现串口数据的传输，可广泛应用于各种场合的短距离无线通信、工业控制领域。产品本身可将自己的串口接到计算机后用串口调试助手程序进行通信速率、格式等的设定。BLU232可以作为蓝牙信号扩展出的虚拟串口，无需修改已有的串口软件。



BLU232的硬件安装非常简单：接上5V电源即可。在电源端子旁边有一个小LED（发光二极管），当产品通电后，LED闪烁表示正在连接蓝牙，如果连接成功后LED会一直亮着。

BLU232可以连接到计算机或者智能手机的蓝牙信号，此时BLU232就相当于是计算机扩展出来的一个无线RS-232/485口。串口默认为波特率为9600，配对密码：1234，默认名称：BOLUTEK。

BLU232的RS-232/485串口有2个用处：1、在传输模式下作为蓝牙转换出来的串口，2、在设置模式下用于对BLU232产品进行设置。注意BLU232有DB-9孔和DB-9针的RS-232口，它们实质上是同一个口，仅仅是为了方便用户的使用。BLU232的DB-9孔可以自己外插计算机的RS-232针座，同时BLU232的DB-9针座与计算机的RS-232针座的引脚分配完全一样，所以可以直接插RS-232设备。BLU232的RS-232口只有RXD、TXD、GND三线信号。RS-485信号的参考地线与RS-232的GND是一样的、与外接5V电源的GND也是一样的。RS-485口带600W浪涌保护。



* 实际通信距离与环境、障碍物、位置等有关。



BLU232可以为带蓝牙的计算机扩展出一个无线串口。1、将BLU232接上电源。  2、计算机蓝牙——“添加蓝牙设备”，无线扫描找到蓝牙BOLUTEK，输入配对密码：1234，灯闪烁。 3、BLU232默认波特率等格式为(9600,n,8,1)，扩展出的串口号在windows XP/7下默认为COM4。用户可以查看“控制面板”的“系统\设备管理器\端口”，就会发现增加了一个新的“蓝牙通信端口（COM4）”，这就是虚拟串口号。在WINDOWS下可以使用“串口调试助手”等软件打开COM4进行通信，此时灯连续亮。注意串口通信软件的波特率必须与BLU232的波特率一致。

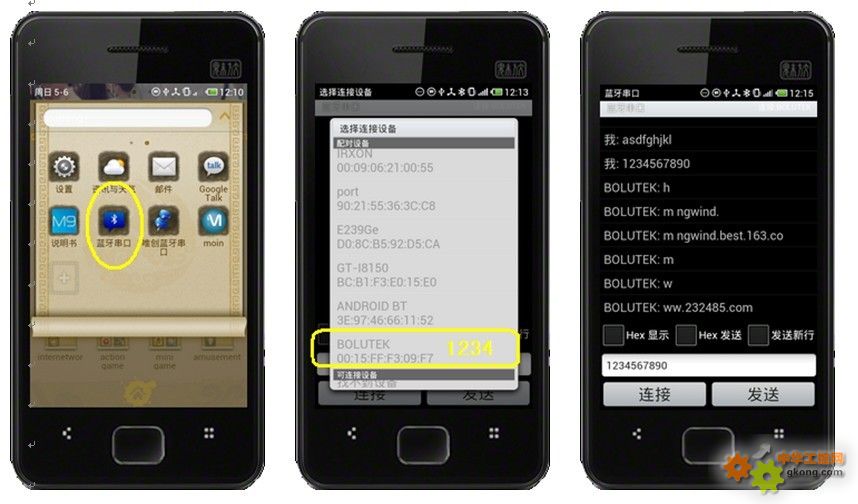

BLU232可以为带蓝牙的智能手机扩展出一个无线串口。1、将BLU232接上电源，灯闪烁。  2、蓝牙——“添加蓝牙设备”，无线扫描找到蓝牙BOLUTEK，输入配对密码：1234，灯闪烁。  3、BLU232默认为从机状态、波特率等格式为(9600,n,8,1)。 在ANDROID下可以使用“蓝牙串口.apk”等软件进行智能手机的串口通信，此时灯连续亮。











  BLU232可以使用“串口调试助手”等软件进行波特率等参数的设置。1、将BLU232接上电源。  2、计算机蓝牙——“添加蓝牙设备”，无线扫描找到蓝牙BOLUTEK，输入配对密码：1234，灯闪烁。（如果已经配对成功就不必再配对了）3、现在先不要打开蓝牙串口COM4；使用DB-9孔端的串口接到计算机的RS-232口（比如COM1号口）来进行设置；4、运行“串口调试助手”软件，在发送栏键入指令，每一个指令都必须以Enter 结尾，就是必须在指令的最后再多敲一个回车键。5、默认波特率为9600，但是如果更改了波特率，那么以后发送指令的波特率必须是新设置的波特率，当然也可以改回来。6、指令不区分大写和小写，效果一样。7、设置完毕后就可以打开蓝牙串口COM4并且通信了！

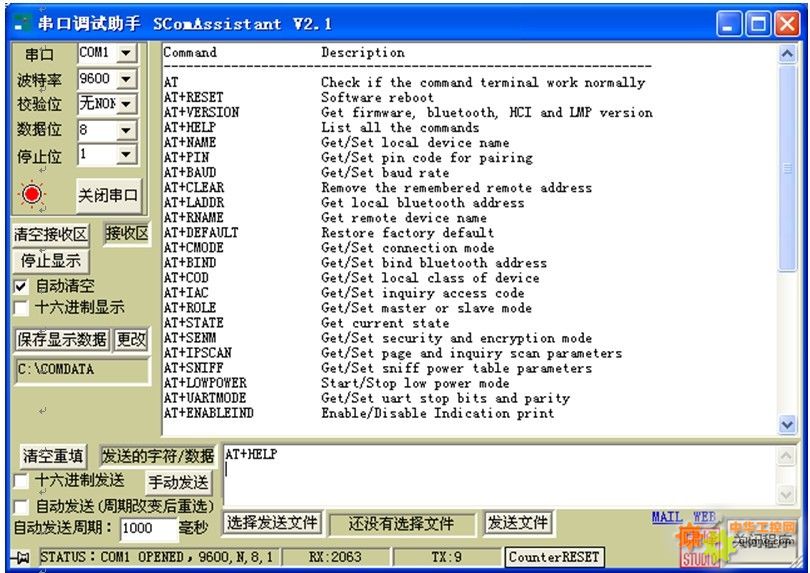

在“串口调试助手”的发送栏填写 AT+HELP 再敲回车换行，此时光标停留在第2行，按“手动发送”，就会在接收栏显示各种AT指令。

以下为一些常用的AT指令，注意最后要加回车换行，不分大小写。

 AT+BAUD1   设置波特率为 1200；AT+BAUD2   设置波特率为 2400；

AT+BAUD3   设置波特率为 4800；AT+BAUD4   设置波特率为 9600（默认）；

AT+BAUD5   设置波特率为 19200；AT+BAUD6   设置波特率为 38400；

AT+BAUD7   设置波特率为 57600；AT+BAUD8   设置波特率为 115200；

AT+DEFAULT   恢复默认设置；    AT+RESET   软件复位/重新启动；

AT+UARTMODE0，0        1位停止位，无校验（默认）；

AT+UARTMODE0，1         1位停止位，奇校验；

AT+UARTMODE0，2        1位停止位，偶校验；

AT+UARTMODE1，0        2位停止位，无校验；

AT+UARTMODE1，1        2位停止位，奇校验；

AT+UARTMODE1，2        2位停止位，偶校验；

如果设置后忘记了波特率，那么就只能在各种波特率下发送AT+BAUD4（加回车）或者AT+DEFAULT（加回车），直到设置波特率为默认的9600成功后就会在“串口调试助手”的接收框显示+BAUD=4  OK
