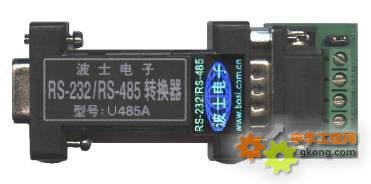

产品介绍

580) this.width=580 border=1>

一、用途
     波士RS-232/RS-485/RS-422转换器都可将RS-232通信距离延长至 1.2Km以上（9600bps时）。 都可以用于PC 机之间、PC 机与单片机之间构成远程多机通信网络。波士电子是通过了 ISO9002 质 量认证的企业。波士电子的RS-232/485/422 转换器是获得2000国际测控博览会金奖的产品。

二、硬件安装
  外形都为 DB-9/DB-9 转接盒大小，其中 DB-9（孔座）一端直接插在 9 芯 RS-232 插座（针座） 上。如果 PC 机的 RS-232 接口为 DB-25，请向波士电子特别提出，也可用 DB-25/DB-9 转接盒。PC 机RS-232串行口的DB-25 芯与DB-9芯连接器引脚分配如下：DB-9:2-RXD(收),3-TXD(发),5–GND  (地)。DB-25:2-TXD(发),3-RXD(收),7-GND(地)。波士电子还可以提供军品级（-40℃）的转换器。
  RS-485（或 RS-422）通信建议一定要接地线，因为 RS-485（或 RS-422）通信要求通信双方的 地电位差小于1V。即：半双工通信接3根线（+A、—B、地），全双工通信接5 根线（+发、—发、 +收、—收、地）。为了安全起见，建议通信机器的外壳接大地。光隔转换器(U485C、U485A)的所 有外接电源的“地”必须全部连在一起但不要与计算机外壳地相连，因为电源“地”同时也是 RS-485
或RS-422的信号“地”。当通信距离超过 100米时推荐使用光电隔离的通信接口转换器。

三、软件说明
     本产品均无需任何初始化设置！只用到 RXD（收）、TXD（发）、GND（地）信号，加上独有的 内部零延时自动收发转换技术，确保适合所有软件！
