在高速数据率下，低电容 ESD 保护对于保持 USB 2.0，IEEE 1394 以及 ITV 操作中

　　使用的 DVI 和 HDMI 协议的数据完整性是很关键的。

　　全世界有数百万的家庭都已经在通过卫星电视、有线电视以及陆地广播享用互动式电视 (ITV) 服务 。借助于计算机技术，ATSC ACAP 协议正在通过数据广播 (PC 下载) 以及实时互动应用服务成为富有生命力的广播服务。 通过将计算机装入电视机并为数字式机顶盒增加游戏、运动、互动广告、电子信箱和因特网接入功能，ITV 正在成为电视 和家庭娱乐的一道风景线。

　　随着这些行业的汇聚联合，制造商必须对设备需求作出响应，以便容纳更高的数据率以及符合当前和拟议中的通信需求。另外，保护昂贵的设备不会受到因用户错误操作、环境危害或电源变化所引起的致命的损坏也是一项关键的设计课题。

　　USB 2.0、IEEE 1394、ITV 应用和操作中使用的数字式可视接口 (DVI) 和高清晰度多媒体接口(HDMI)协议允许高速数据传输率，并可以支持即插即用热插拔安装和操作。但这些外部端口很容易受到来自工作环境和周边设备的破坏性的 ESD 脉冲的伤害。ESD 抑制器件除了保护数据传输线路之外，必须保持其信号的完整性。

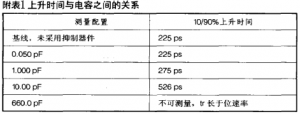

　　通常，USB 2.0 支持 480Mbps (bits per second) 的数据传输;DVI 和 HDMI 协议更是分别支持高达 8Gbps 和 5Gbps 的数据传输带宽。在 USB 2.0、DVI 和 HDMI 的高速数据率下，传统保护装置的寄生电容可能破坏信号的完整性或令其失真。失真表现为由较慢的上升和下降时间所致的高态/低态瞬变的前沿和后沿被修圆。上升和下降时间较慢会给系统带来一些问题，其中最重要的是时序问题。电路在特定的时间需要稳定的“高”态和“低”态。随着各状态之间过渡时间的增加，电路有可能检测到不完整的过渡期，从而将数据误差引入系统。附表1是不同寄生电容 ESD 抑制器件对数据上升沿时间 (10%至90%高电平) 所造成的影响比较。

　　传输速率为 12Mbps 时，其保持电平的时间要长得多 (80ns)。在此数据传输率条件下，10pF 或更小的电容值将使得数据通过时的失真最小。当传输速率提高到 480Mbps 时，信号具有短得多的电平保持时间 (2.0ns)。此时 10pF 电容的 ESD 抑制器件已经引起波形失真：它减少了电平保持时间并使前沿和后沿的形状大为改变。而 660pF 电容的 ESD 抑制器件则造成了相当大的失真，以致于波形甚至无法达到信号工作电压。图 1 显示了不同 ESD 抑制器件对 480Mbps 数据波形的影响。

　　图 1：器件电容对信号波形的影响

　　这些数据揭示了在进行超高速系统的数据传输线路保护时 ESD 抑制器的电容特性的重要性。尽管现有的各种抑制器均能够提供有效的 ESD 保护功能，但不能以牺牲系统的信号完整性为代价。因此，在把 ESD 抑制器引入电路设计之前，必须对其电容有所考虑。具有极低电容值的 ESD 抑制元件 (如 PESD 器件) 能够在提供 ESD 保护功能的同时保持高速数据信号的数据完整性。由于传输最高速率的不同，不同的数据接口所能接受的最高电容是不一样的。譬如，USB2.0 数据线上的寄生电容一般控制在 10pF 以内，而 DVI 或HDMI 数据接口要求则更低，通常低于1pF(图2)。

　　图 2：ESD 器件应用领域比较

　　(后续)
