　　多功能豆浆机马达堵转保护实例介绍

　　多功能豆浆机功能强大，不但可以磨制豆浆，还可以制作果汁、果蔬浓汤、营养米糊、五谷杂粮、玉米汁、绿豆汁等几十个品种，既可制作热饮同时又可制作冷饮。

　　一般多功能豆浆机是由电动和电热系统集成在一起的产品，整机程序由微电脑系统自动控制，形成一个相对复杂的系统。多功能豆浆机从结构上分析，主要有机头，机身，马达，联轴器，杯盖，杯体，刀轴，控制电路板，液晶显示屏等组成。豆浆机里有温度传感器，用于检测加热器加热时杯体内的水温，当水温达到 MCU 设定温度(假设 80°C 左右)时，MCU 启动马达开始磨制豆浆。一般多功能豆浆机的预热、打浆、榨果汁等全自动化过程，都是通过 MCU 控制，相应的驱动三极管，再由多个继电器组成的继电器组电路转换来完成。其中马达在多功能豆浆机中是一个非常重要的部件，它的使用安全问题直接影响到豆浆机的可靠性。

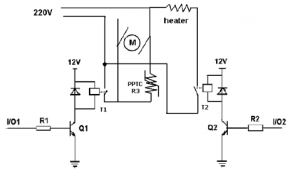

　　下图3为多功能豆浆机马达和加热器的简单电路示意图。豆浆机所用马达为 220V 直流马达，继电器的工作电压为 12V，豆浆机利用继电器把 MCU 发出的低压控制信号 I/O 来控制交流高压信号的通断，R3 为 PPTC 可恢复电阻，T1 和 T2 为继电器。

　　图 3：豆浆机马达和加热器的电路示意图

　　由于在使用多功能豆浆机时，豆浆机往往在制作果汁的时候会发生堵转，马达的堵转指的是杯体中的物品将马达轴承固定不使其转动，这时电压还加在马达的两端，这时候的电流就是堵转电流，一般的马达都是不允许发生堵转的，因为马达发生堵转之后马达线圈的温度会急剧上升，温度超过线圈的最高温度之后，时间稍长就会烧坏马达，这即增加了消费者的不便，也增加了生产者的维修成本。所以在豆浆机中增加马达保护装置是必不可少的，而且是在堵转消除后能自动恢复的保护，因此选择 TE connectivity 公司的可恢复 PPTC 是一个不错的解决方案。

　　用上文所述的 PPTC 设计流程可以用在多功能豆浆机马达防堵保护设计中，但这是往往会碰到选择 PPTC 型号困难的问题，也就是说多功能豆浆机的马达保护设计会较普通的小家电马达保护复杂的多，图4为磨制豆浆时 PCB 板周围环境温度和马达外壳温度的实测图，可见控制电路 PCB 板 PPTC 周围的环境温度最高可以到达85°C。由于豆浆机的PPTC 最高环境温度 85 度会比普通的小家电最高环境温度要求高，这样既要在 85 度的最大工作电流下能正常工作，还要保证在最低温度 0 度的堵转电流情况下能及时的保护，相应的就增大了设计难度。下面就具体的阐述此类多功能豆浆机马达堵转的保护设计方案。

　　图 4：磨制豆浆时 PCB 板子和马达外壳的温度

　　以磨制豆浆时的电流确定最大工作电流，根据该最大工作电流和最大环境温度初步确定TE connectivity LVR 系列 PPTC 的相关型号。图 5 为多功能豆浆机磨制豆浆时的工作电流，测得多功能豆浆机的直流马达的最大电流为 800mA，由于磨制豆浆时马达是间隔一定时间工作的，并不是一直连续工作的，间隔时间由豆浆机 MCU 计时电路控制，所以计算 PPTC 要能维持的最大工作电流指的是马达工作整个周期的平均电流，图中所示的800mA 的最大电流换算成在一个完整工作周期内为 450mA。查阅 LVR100 在 85 度下的hold 电流大约是 550mA，所以首先选取 LVR100。

　　图 5：多功能豆浆机磨制豆浆时的工作电流

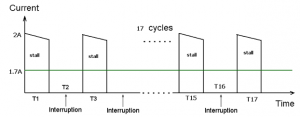

　　图 6 为多功能豆浆机的堵转电流。在榨水果的堵转情况下，实测马达的堵转最大电流为2A，由于榨果汁时马达也不是一直连续工作的，也是间隔一定时间工作，间隔时间是马达工作 6S，停 3S，这样换算成在一个榨水果完整工作周期内平均电流是 1.6~1.7A。在1.6~1.7A 堵转电流下，马达堵转需要保护的时间要求在 150S 内。

　　图 6：多功能豆浆机的堵转电流

　　从上述数据看到豆浆机的堵转电流仅仅只是正常工作时电流的 3 倍，还要考虑 85 度的最高温度和 0 度的最低温度的情况，磨制豆浆的时间较长，要在比如半小时之内能维持马达的正常工作，这样造成马达保护的设计很复杂，因为很难满足 PPTC 动作时间快的要求，因为当堵转电流和正常工作时电流的比值越大， PPTC 保护的时间越快，PPTC 的选型也越容易。现在在 0°C 温度下 1.6~1.7A 的堵转电流下，LVR100 的保护时间会非常长，远远不能满足在 0°C 温度下 150S 保护时间的要求。

　　那如何实现上述多功能豆浆机马达保护的问题呢?TE connectivity 公司研发出一种用 LVR PPTC 和功率电阻利用热耦合的方式连接在一起的组件来实现多功能豆浆机马达的快速堵转保护。本实例中采用 LVR100 和 1ohm/3W 的功率电阻热耦合的组件，让功率电阻和 LVR100 能很好的热接触，目的就是为了使功率电阻能在堵转的时候加热 LVR100 使其更快的保护，选取 1ohm 的功率电阻是为了减小对直流马达的影响。

　　首先选取 LVR100 的 Rmin 电阻和 1ohm/3W 的功率电阻热耦合的组件来进行 0°C 温度下榨水果马达堵转保护时间。

　　选取两片 Rmin 电阻 0.22ohm 的 LVR100 和功率电阻集成的组件，下面表 1 为马达的保护时间。

　　表 1：Rmin 电阻的 LVR100 和功率电阻集成的组件在 0°C 下马达保护时间

　　由上表可见保护时间都在 150S 之内，满足要求。

　　其次选取典型值电阻的 LVR100 和功率电阻集成的组件，来进行 0°C/25°C 温度下榨水果马达堵转保护时间，下表 2 为马达的保护时间。

　　表 2：典型值电阻的 LVR100 和功率电阻集成的组件在 0°C/25°C 下马达保护时间

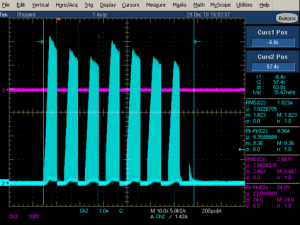

　　可见 LVR100 的典型值组件在 0°C/25°C 温度下马达保护时间还会更快，完全满足小于150S 的马达保护要求。图 7 为在 25 度下马达堵转保护的实测波形。

　　图 7：PPTC组件在多功能豆浆机马达堵转保护波形

　　然后选取 R1max 电阻 0.58ohm 的 LVR100 和功率电阻集成的组件来进行磨制豆浆的 hold 试验，实验结果证明组件能在一次完整的磨制豆浆过程中不误动作。

　　由以上的试验证明，TE connectivity 公司研发出的 LVR PPTC 和功率电阻集成在一起的组件既可以满足马达的保护时间的要求，又可以在一次完整的磨制豆浆的周期内不误动作，达到了设计和保护要求。

　　结论

　　PPTC 可以用在小家电的马达堵转保护中，对于多功能豆浆机等较为复杂的马达堵转保护，TE connectivity 也针对此类问题，研发出 LVR PPTC 和功率电阻利用热耦合集成在一起的组件，解决了原来 PPTC 在豆浆机等家用电器中直流马达堵转保护时间慢的问题，为客户解决此类问题提供了一种全新的方案。
