<系统概述>
    我国很多工业城市的废水排放量较大，已造成城市地表水的严重污染。各城市的环境监测中心站肩负着对城市地表环境水质及污染源排放废水的监测工作，很多城市相继形成了以市站为网头，与区站、行业站构成一体的废水监测网。
    为提高水质监测能力建立了废水在线监测系统，系统建成一个由污水排放监测子站、监测中心站和管理中心（城市环保局）组成的城市废水监测网络系统。该系统可实现对企业废水和城市污水的自动采样、流量的在线监测和主要污染因子的在线监测；实时掌握企业及城市污水排放情况及污染物排放总量，实现监测数据自动传输；由监测中心站的计算机控制中心进行数据汇总、整理和综合分析；监测信息传至城市环保局，由城市环保局对企业进行监督管理。

<系统构成>
   污水监测系统基本由监测子站、监测中心站、管理中心三个环节部分组成，在每个排污口建一个子站，每个子站配置一台监测仪器（由工业主板+多路数据采集模块+无线网络传输模块+显示屏+机箱组成）监测子站计算机系统能完成检测仪表输出信号的采集、数据处理、存储、显示、记录、统计、打印等功能；能满足各个排污口对监测数据的要求，通过无线通信系统与计算机控制中心进行实时数据传输，在城市环境监测中心站建立一个中心实验室、一个无线接收系统和一个计算机控制中心。计算机控制中心负责接收监测子站传输的信息和其他污染源的监测信息；应用专业软件负责对监测信息分类、筛选和综合分析；完成对数据的统计、运算、处理，能自动生成各种报表；具有存储、显示、记录、打印、统计等功能，并实现与市环保局信息中心联网。

<系统要求>
◆     能适应现场恶劣环境，完全工业级产品；
◆     主板通连接多种多路数据采集模块，进行数据采样；
◆     采集数据通过有线/无线（GPRS/CDMA）网络将数据传回监测中心；
◆     支持LCD液晶显示（彩色/黑白）；
◆     支持WINCE/LINUX操作系统；

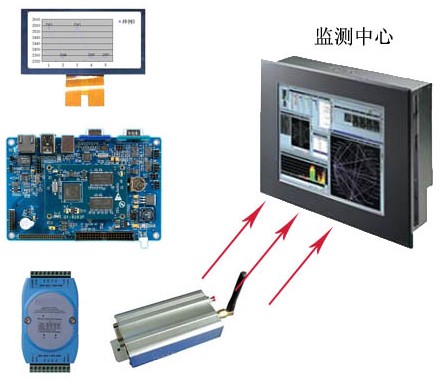

<系统框图>
       AT91SAM9263开发板的方案应用于污水排放监测设备中，可以搭配多路数据采集模块、无线传输模块，LCD屏等主要配件，成为可靠的现场监测设备或者用作监测中心计算机系统等环节，性能可靠稳定，完全满足应用需要！

<系统配置>
核心板硬件：
AT91SAM9263处理器
板载64MB的SDRAM
板载64MB的NANDFLASH(可扩展)
核心板尺寸：80mm ＊ 53mm
核心板PCB 板层数：6 层
接插件型号：2＊100PN板对板接插件，每条连接器均为双排0.8毫米间距

主板硬件接口：
3路RS232串口, 其中2路可选择RS485输出，USART支持RS485和ISO7816协议
1路10/100M以太网接口，带联接和传输指示灯
2路USB Host接口，完全兼容OHCI USB 2.0 Full-Speed 规格（12Mbps）
1路USB Device接口，完全兼容OHCI USB 2.0 Full-Speed 规格（12Mbps）
1路TFT LCD接口，一个44 Pins插槽引出了LCD和touch的全部信号，显示更稳定,分辨率最大支持2048＊2048，支持18位或24位真彩色LCD
1路VGA接口
板载触摸屏接口，支持4/5线触摸屏
1路音频输入
1路音频输出
1路SD卡接口
1路IDE接口，直接挂载硬盘
板载CF卡接口（模拟方式）
8x8键盘接口
JTAG调试接口
1路CAN-Bus接口, 支持CAN2.0A/B协议
板载实时时钟（带有后备锂电池）
支持+6V~+25V宽范围电压供电

工作环境：
工作温度：-20°C~ 70°C
相对湿度：5%到95%，非凝结
单板功耗：1.8W

<系统评价>
    城市工业废水监测系统，大量采用成熟的工控设备和先进的控制软件是一种必然的发展趋势。 安赛卓尔ARM系列主板方案产品无疑在城市工业废水监测系统中提供了成熟稳定的低成本工控设备产品。
