▼输入保护电路

  本公司的产品一般都有内置的滤波器，能满足一般电源应用的要求。但如果对需要更高的要求的电源系统中可以增加输入滤波网络。可以采用简单LC或p型网络，但在设计过程中应注意尽量选择较小的电感和较大的电容。

  输入应加铝电解电容以吸收模块输入端的电压尖峰并为模块提供一定的维持电压，一般在25~50W功率48V输入的模块，选择几十微法左右的电容较为合适。考虑到纹波的因素，尽量选用低ESR的电容。

  为了防止输入电源瞬态高压将电源模块烧毁，建议用户在输入端接瞬态吸收二极管并配合保险管使用，确保模块在安全的输入电压范围之内。

★为了降低共模噪声，可以增加Y电容。一般选择几纳法高频电容。

  在图2-19中，R为保险管、D1为反接保护二极管、C为滤波电容(如铝电解电容)、Cy为Y电容。D2为瞬态吸收二极管(P6KE系列)。

▼对输出过压保护的考虑

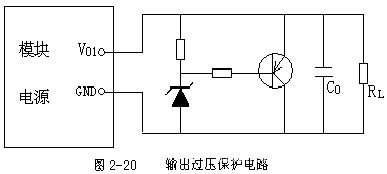

    1、本公司所生产的模块电源输出有过压嵌位保护，基本不会出现输出过压现象，所以无须再加过压保护电路，我们推荐的如图2-20所示电路，仅适用于对过压要求及其严格的应用电路,供用户参考。

    2、对输出纹波、噪声的考虑

  在大多数的电路中,本公司模块电源的输出纹波、噪声都能满足要求，对于输出纹波有较为严格要求的电源系统，可以在输出增加差模滤波器来降低纹波。加共模滤波器可以消除减少噪声。输入与输出及外壳之间加隔离电容（一般为几nF），也可以减少共模噪声。

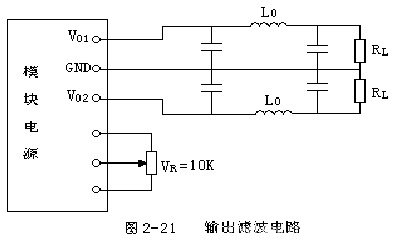

  如图2-21为输出滤波电感电路，可迅速地衰减模块电源的纹波和噪声，但因为外接的LC滤波器会引入新的相移，所以严禁使用远端探测功能，否则将引起模块电源输出产生振荡，严重时会损坏模块电源，用户可以使用模块电源的输出调节功能（TRIM），但模块电源输出端到负载端引线电阻上的电压降与输出电压上调值之和不能大于0.5V，L0一般取几uH便可，用户在设计时注意考虑L0上的功耗。
