在一个系统中引入中断机制有着重要的意义，一方面可以使多个功能模块或者从mcu按照设计规定进行工作，另一方面可以节约系统的能量供应，也就是我们常说的低功耗设计。而在电子系统设计中，我们会经常使用旁路电容对系统的电源进行旁路，以便获得干净稳定的系统电源来保持系统的供电正常。下文就以以上的两个小问题来展示是德示波器MSO6054a在设计中的应用和问题的排除。

　　在一个电子产品的设计中，采用了集成的模块，通过中断机制使能该模块与mcu通信。虽然在前期的模块设计中一切正常，但是在软件综合测试中，发现模块发送数据不能在屏幕上正常显示，于是进入了问题查找阶段。

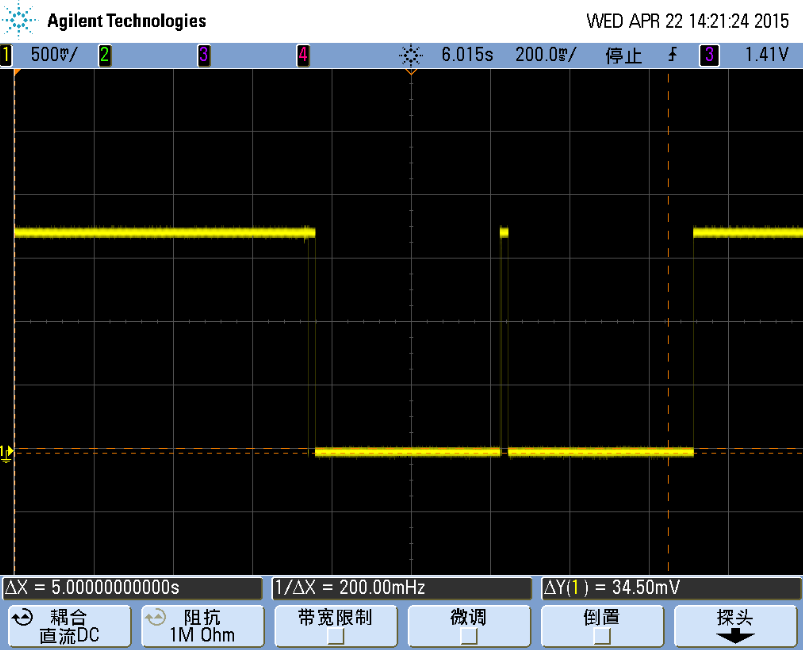

　　由于传送到mcu的是模块数据，于是先从软件排除问题，让模块产生固定规律的数据之后，在屏幕上不能将数据正常全部显示，因此判断了通讯出问题。于是用MSO6054a进行了中断管脚的信号测量，测量结果如下。

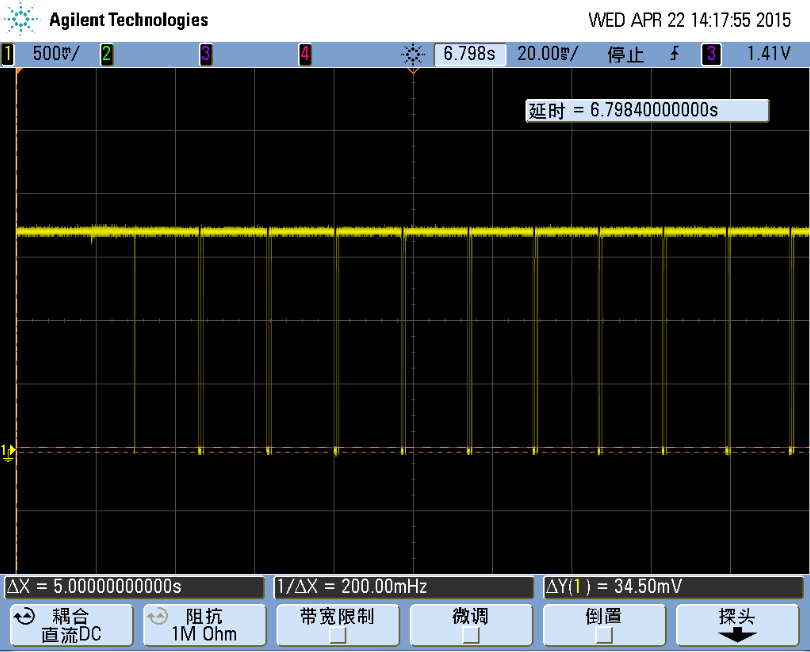

　　从示波器抓取的结果看，在低电平中断时能过程中出现了短暂的高电平，这或许就是问题的所在。为了进一步判断是否是中断设置的问题，在软件中进行了设置，使模块周期的产生中断信号，结果如下。

　　从测量的结果看，模块的中断没有问题，硬件电路设计也没有问题，因此判断是程序设计中出现的问题。通过软件工程师的仔细排查，发现是在数据传输中的中断配置出现了问题，通过修改后，该问题圆满解决。

　　上述问题并不是每一位工程师都能碰到的，但是下面描述的问题—电源的退耦电容问题，相信碰到的工程师朋友就不少。

　　在一个系统中，为了保证系统的电源尽量少的受到其他因素的影响，通常会假如一小一大的退耦电容。

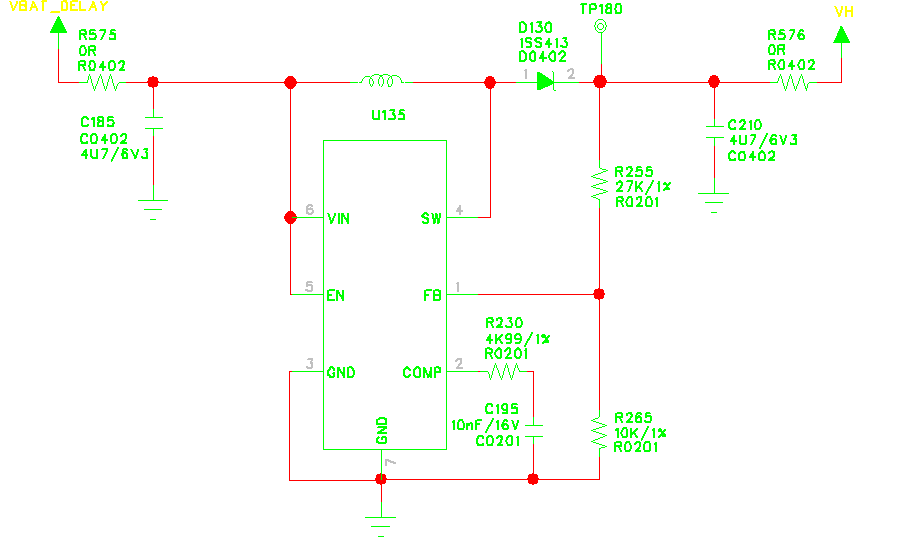

　　在一电子产品设计中，为了获得稳定的电压，采用了集成升压IC芯片来实现，具体设计电路如下：

　　在设计时，依据经验添加了退耦电容，相信其中的道理大家都明白，即为了获得稳定的电源给相关的模块。但是在产品测量过程中发现模块的指示灯出现异常，具体表现为亮度的突变，从电子学角度看肯定是电流的异常引起，因此利用示波器进行了电源信号的测量，具体如下。

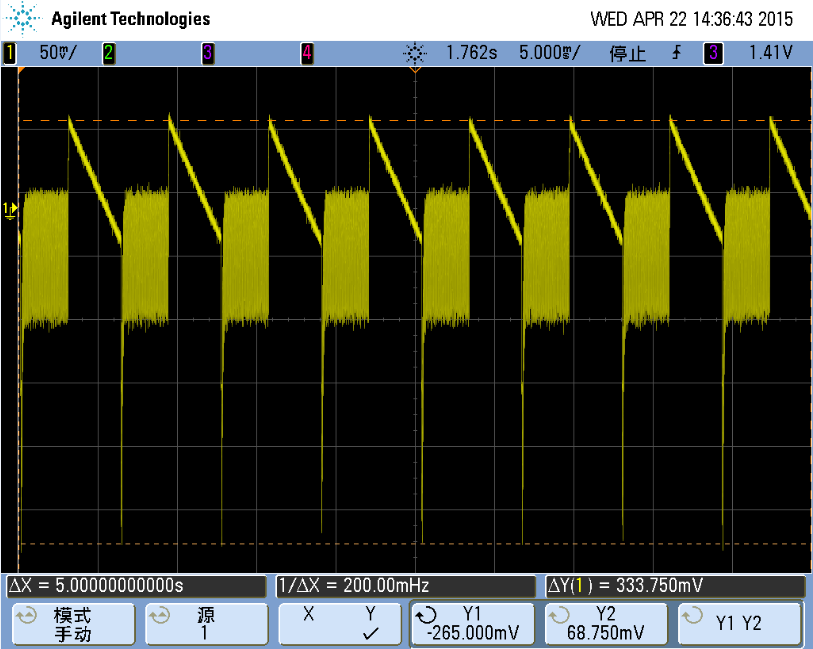

　　从上图中可以看出，电源的信号在间隔过程中出现了异常，为了观察电源信号的长时间特性，获取了如下的长时间特性信号曲线。

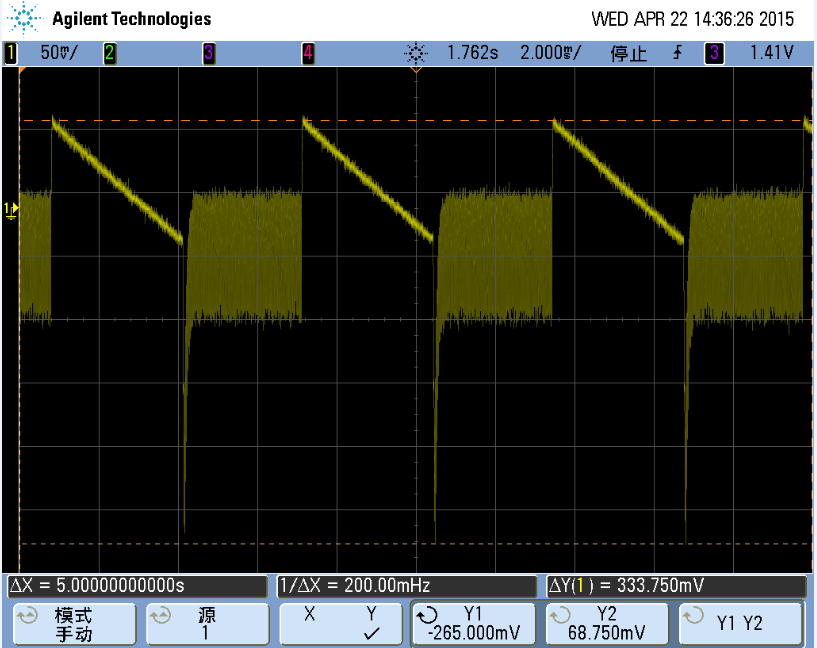

　　从上图看出，为模块提供提供的电源波动超过了经验范围5%，因此需要对该电路进行更新设计。为了详细分析该电源信号的特性，我们利用是德示波器mso6054a进行单波形的图形获取，具体见下图。

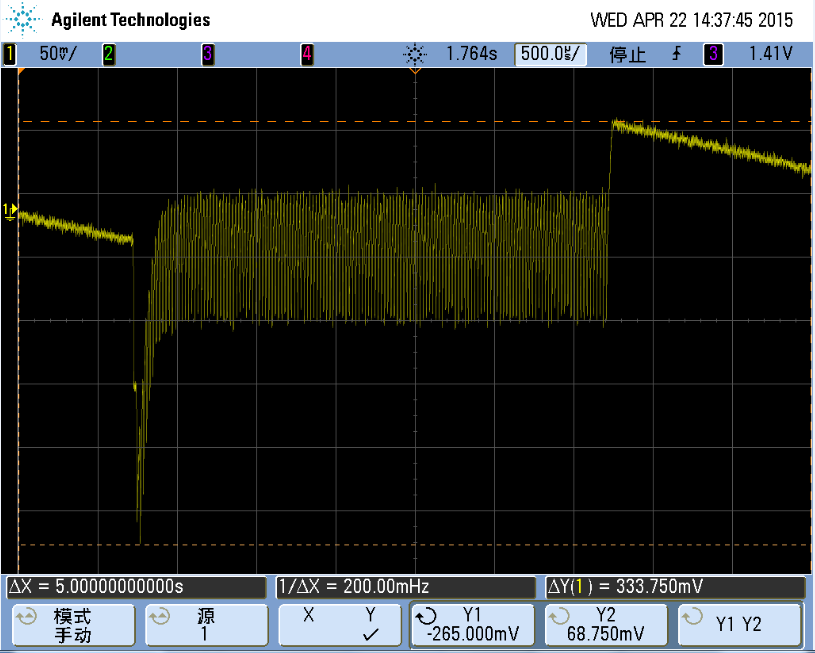

　　从图中可以看出，在一个波形周期中，由于模块的周期工作，引起波形的波动为100mv，这在经验范围之内。但是结束之后的突然高电平和低电平就显得异常，依据知识分析可以得出，由于升压电路中电感的存在，使得电压有突然的升高，给C充电引起电源波形的升高，然后通过RC放电回路使电源电压逐渐下降，由于输出电压反馈到了升压芯片中，引起电源电压的反向升高。通过以上的分析，明白波形异常的原因之后，采用了下面的技术来解决上述问题，增大退耦电容，使曲线更加平滑;调整反馈电路的电阻值分配降低反馈对电源电压的影响;合并地信号，使系统有更加稳定的地。

　　通过以上两个问题的解决可以看出，拥有一台良好的示波器，可以让看到你想看到的信号细节，方便利用以往的知识来分析解决问题。
-------------------------------------------------------------------------------------------------------------------------
