很感谢是德科技和电子产品世界的这次活动,给我们一个分享和交流示波器使用心得与技巧的平台,同时希望是德科技把示波器这块越做越成熟,越来越完善。

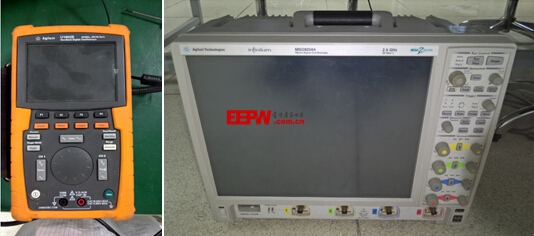

其实安捷伦的示波器我们这边使用很平凡,我们实验室共有4台安捷伦的示波器,9000系列2台,7000系列一台,还有手持示波器U1602B一台。除了4台示波器外,还有一台安捷伦的16902B逻辑分析仪和好几台可编程直流电源(是不是很土豪啊)。这几台示波器大概购置于2010年至2013年之间。
由于我们是科研型单位,几乎每个跟硬件相关的项目都会用到示波器,大多数测量都比较简单,主要用来观测特定信号波形质量,电源文波,和信号的阶跃响应度等。也做过一些高速信号的测量,如PCI-E总线的测量,DDR2测量,USB3.0总线数据测试等等。
这几台示波器帮助我们团队解决了好多实际问题,如使用mso9404A完成了对MVB总线的一致性测试,对自主研发主板的信号质量测试与非正常工作状态的时序测试与关键信号测试等等。下面是今天下午要完成的工作,及通过示波器查找我们自主设计的这款主板不能正常工作的原因(当然这是个例):

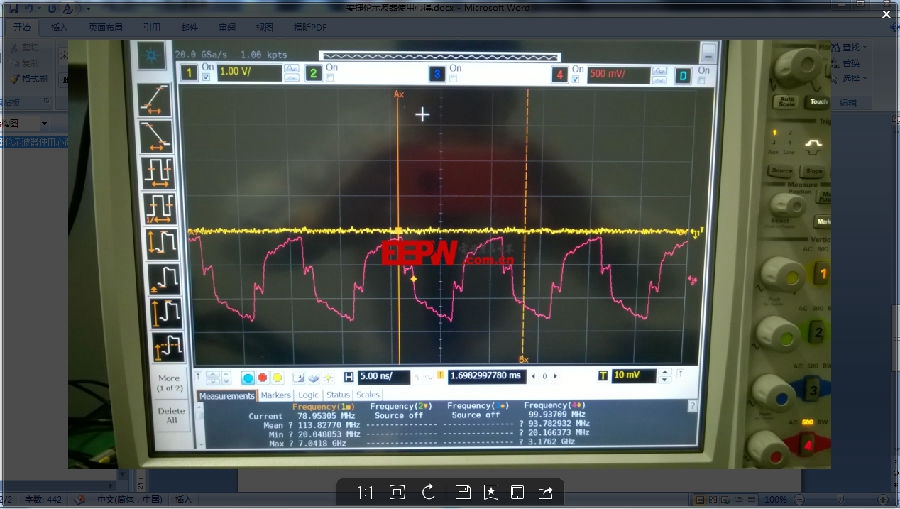

下图是一张CPU的工作频率,如图所示为100MHz,正常的工作频率为333MHz,因此主板CPU无法正常启动。

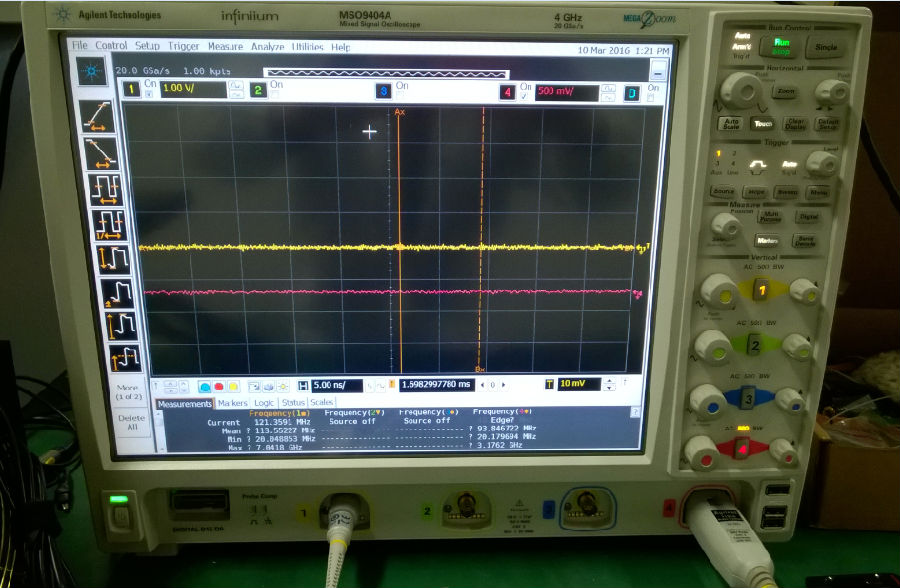

经检查,有10K电阻漏焊(可能是之前调试的时候别的同事去掉了),补焊之后cpu的clk正常了,如下图:
然而此时此刻,主板依然无法正常启动,最担心的事情发生了,需要查找各电源模块的纹波和上电时序了,比较耗时,在此就不继续写了,如果下次有机会继续跟大家分享这次X86主板启动不正常的原因。最后感谢是德科技给我们提供了便捷的测量工具与方法。
----------------------------------------------------------------------------------------------------------------------
感谢此文原创作者:贾磊工程师 投稿有礼
