空调运行监测应用- - WBII414H25 产品应用案例
来源:维博电子  时间:2015-05-05

  一、应用背景

  某空调公司生产的空调电机的功率从90~1000KW不等,需要对电机工作电流进行实时的隔离监测实现电机保护。电机启动和运行过程中存在强电磁干扰,产品安装位置距离电机近,干扰能量强,容易导致产品输出不正常或损坏。空调机房一般在地下室,存在湿度大、环境温度高等特点。

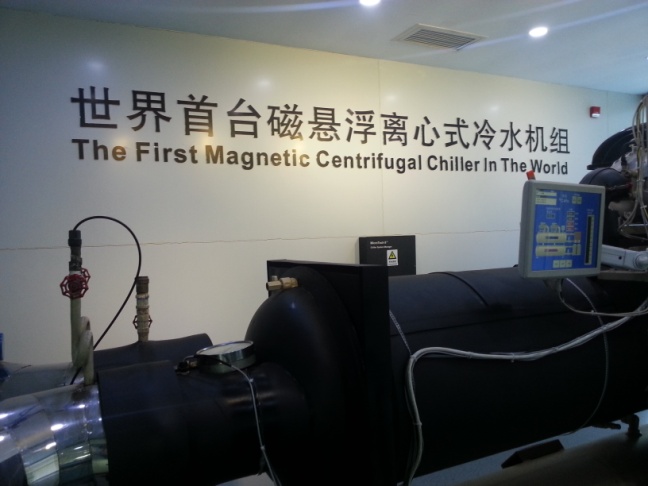

  图1 空调机组

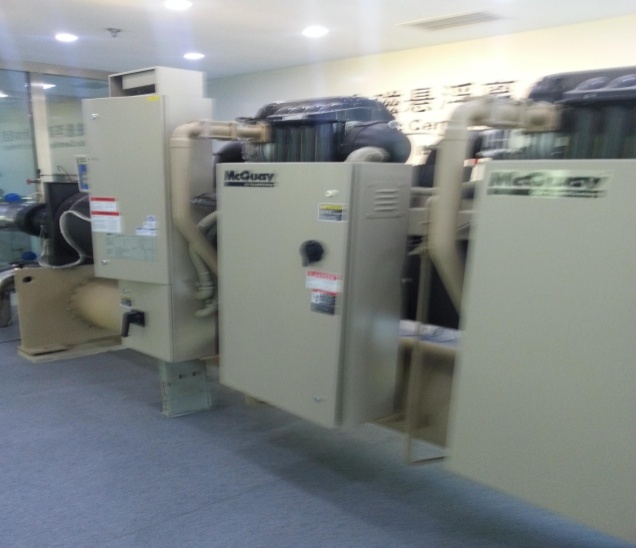

  图2 传感器安装监测柜

  二、 解决方案

  1.WBI414H25技术特点

  WBI414H25的外观结构为:

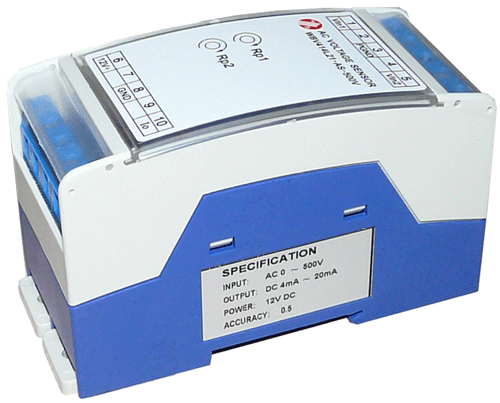

  图3WBI414H25外观图

  技术指标为:

  1. 输入输出规格:AC0~5A/DC4~20mA;

  2. 准确度等级: 0.5;

  3. 线性范围:0%~120%标称输入;

  4. 频率响应:25Hz~5kHz;

  5. 响应时间:200ms;

  6. 过载能力:10倍标称输入电流,持续1s,间隔300s,重复5次不击穿;

  7. 负载能力:最大500Ω;

  8. 辅助电源:DC12V或24V;

  9. 隔离耐压:输入与输出之间>DC 2.5kV,漏流1mA,1min,

        电源与输入之间>DC 2.5kV,漏流1mA,1min;

        电源与输出之间>DC 2.5kV,漏流1mA,1min;

  10. 输出纹波:≤10mV(有效值);

  11. 环境温度:-25℃~+70℃;

  12. 温度漂移:350×10-6/℃。

  13. 该产品能在强电磁干扰的环境下稳定工作,提供精确测量(输出信号线采用屏蔽线)。

  14. 电磁兼容标准:EN61326:2006。

  15. 安规标准:EN60100:2001。

  针对现场应用环境,I414H25主要从以下三方面满足使用要求:

  (1) 三防工艺

  现场环境存在湿度大问题,对传感器进行三防处理,可以防止印制板在潮湿环境下的电性能改变及损坏。

  (2) 抗干扰设计

  产品符合CE指令要求。电磁兼容标准为EN61326:2006。安规标准:EN60100:2001。能在强电磁干扰的环境下稳定工作,提供精确测量(输出信号线采用屏蔽线)。

  (3) 三隔离产品

  输入、输出、电源三部分均互相隔离,隔离耐压达到DC25000V,保证了用户系统安全。

  2.现场接线图

  传感器检测空调电机电流接线图为:

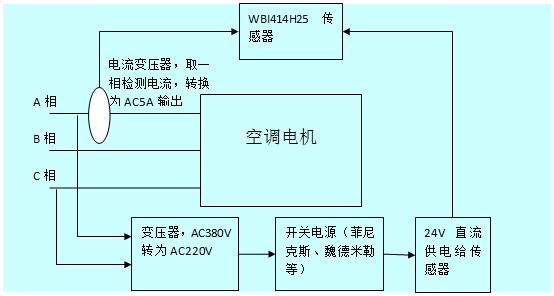

  图3 现场接线图

  系统工作原理为将空调电机的大电流通过互感器转换为AC5A,然后用I414H25传感器对AC5A信号进行检测,两相之间AC380V电压通过变压器转为AC220V,然后接开关电源转为DC24V输出,提供传感器的工作电源。

  三、应用情况

  I414H25成功应用于某公司对中央空调电机电流的监测。该产品在现场应用良好。针对其他存在强电磁干扰复杂环境,也可使用本产品。
